球閥圖片

Q61F-16P/R三片式焊接球閥_高平臺對焊球閥

時間:2019-06-20 16:08:24   來源:多儀閥門   點擊:0

三片式高平臺焊接(對焊)球閥是球閥結構中特別常見的一種,閥體分為三部分,左右為副閥體,中間為主閥體。主副閥體通過螺栓連接起來,安裝和拆卸比較方便。高平臺焊接球閥按照ISO5211標準,采用高平臺球閥結構,可方便與氣動執行器或電動執行器連接組成,具有結構緊湊,使用可靠等特點。

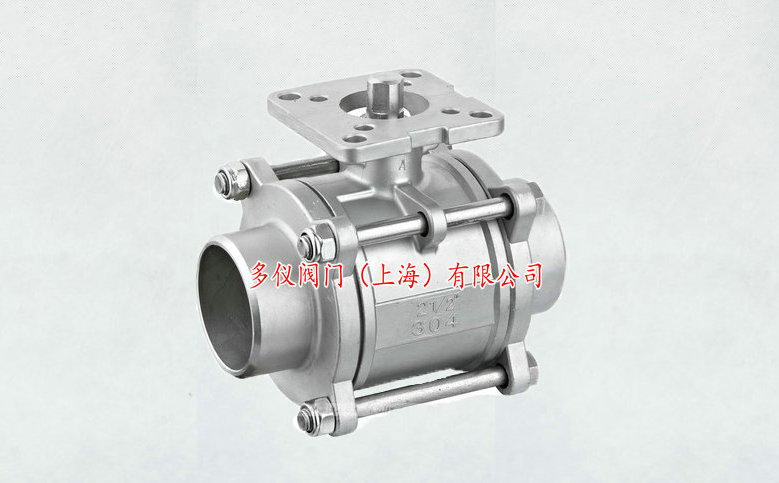

三片式高平臺對焊球閥

三片式焊接球閥由于便于拆分,固使用普遍,在左右副閥體焊接完畢后,可以方便更換閥座密封圈,在開關比較頻繁,磨損較快的工況可以優先選用三片式球閥。適用于PN1.0~6.4MPa,工作溫度-29~3000℃的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、燃?xì)狻⒄羝⒂推贰⑾跛帷⒋姿岬榷喾N介質。

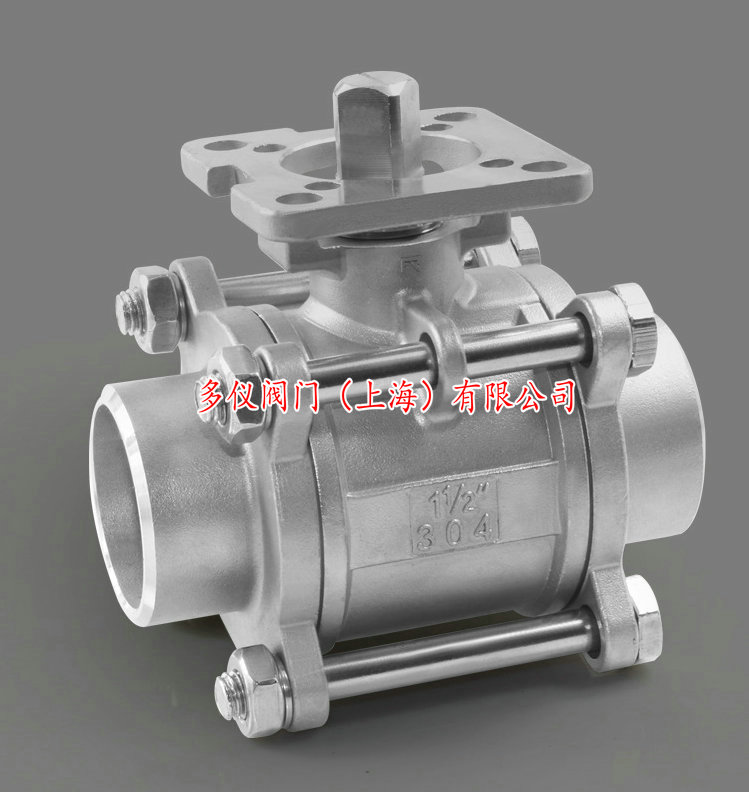

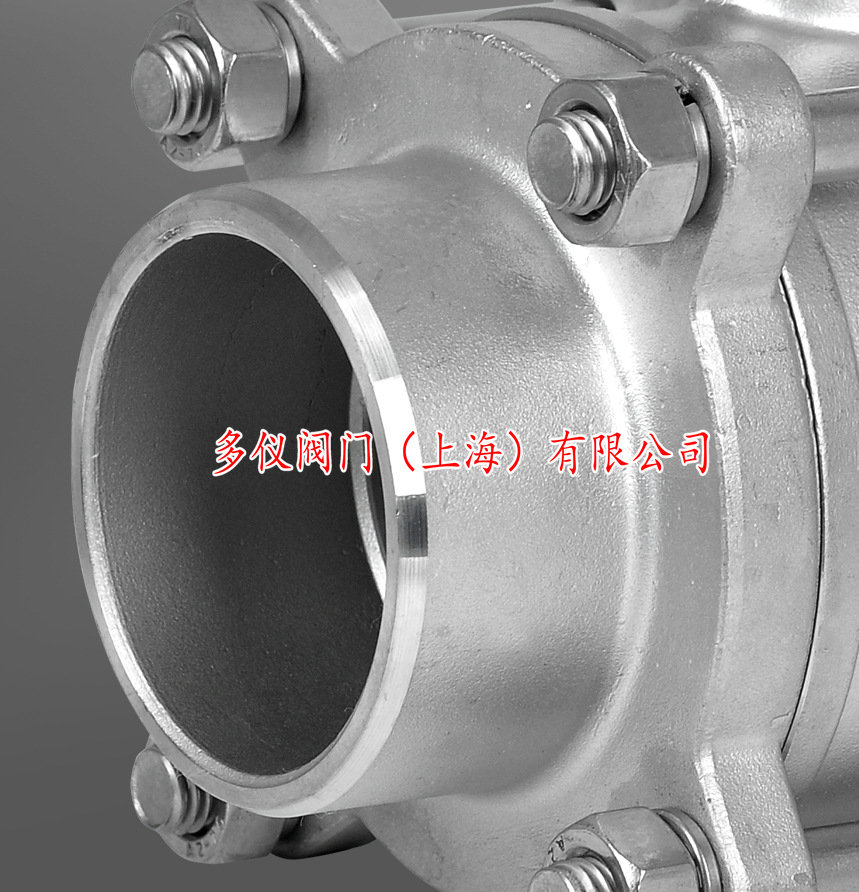

三片式高平臺對焊球閥 三片式高平臺焊接球閥

1. 流體阻力小,其阻力系數與同長度的管段相等。2、結構簡單、體積小、重量輕。3、緊密可靠,球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。

三片式高平臺焊接(對焊)球閥技術參數:

閥門材質:CF8、CF8M、CF3、CF3M、雙相鋼2205等
密封材質:PTFE/PPL/PEEK/TFM4215/金屬噴涂
閥門通徑:DN8-DN100
壓力范圍:PN10-PN64;150/300/600/;10K/20K/30K
制造工藝:硅溶膠精密鑄造,數控精車
適用介質:水、油、氣及某些腐蝕性液體

工作溫度:-20℃ ~200℃ (-4℉~392℉)
連接方式:螺紋/承插/對焊/快裝等
可選配置:手動/氣動/電動

設計特點:
ISO 5211 直接安裝平臺
防靜電裝置、閥桿防脫設計、鎖緊裝置可用
硅溶膠熔模鑄造工藝、鋼球有壓力平衡孔、全通經

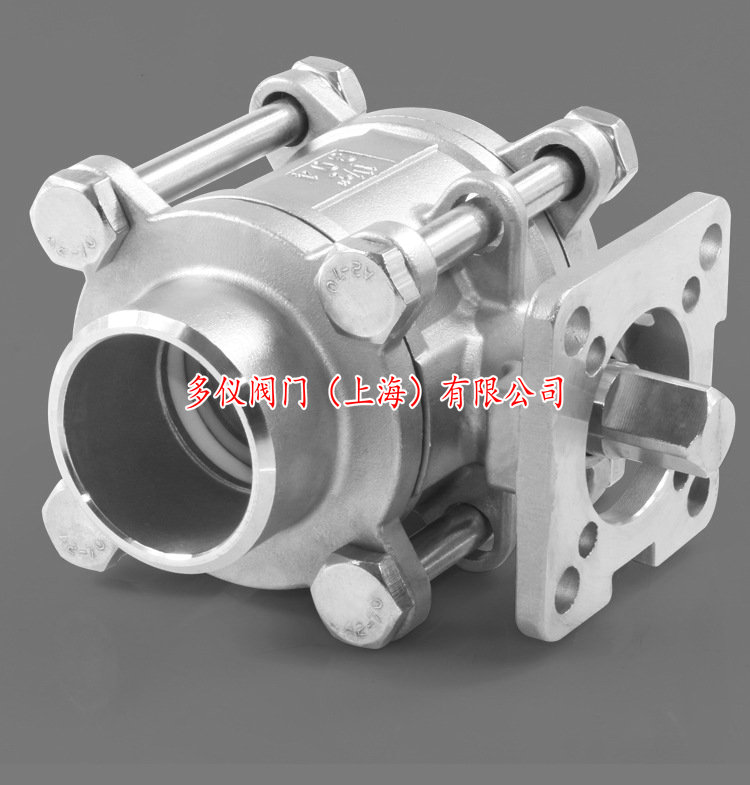

高平臺焊接球閥

三片式高平臺焊接(對焊)球閥主要尺寸 單位:mm

三片式高平臺焊接(對焊)球閥尺寸圖

SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2 3″ 4″
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 85 900 112 120 145 185 215 270
H 50 50 60 64 71 78 86 95 130 148 173
E 100 100 130 130 165 165 190 190 250 250 280
C 14 17.5 22.7 27.5 33.5 42 48.6 60.5 76.3 90 106.5
重量WT(g) 400 405 640 890 1160 2195 2940 4865 7000 10700 19350
