氣動調節閥

多儀閥門調節閥氣動調節閥系列
氣動薄膜單座調節閥

氣動薄膜單座調節閥

  • 閥門型號:ZJHP
  • 通徑規格:DN20~DN200mm
  • 結構形式:單座柱塞型
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN16、PN40、PN64
  • 適用溫度:-17℃-450℃(具體見產品詳情)
  • 應用范圍:氣體、液體、蒸汽等介質
  • 產品特點:壓降損失小、輸出穩定、流量大、通道光滑截面相等
氣動薄膜單座調節閥概述:

ZJHP氣動薄膜單座調節閥特別適用于允許泄露量小、閥前后壓差不大及有一定粘度和含少量纖維介質的場合,主要由氣動多彈簧薄膜執行機構和低流阻單座閥組成。ZJHP氣動薄膜單座調節閥是一種頂導向單閥座調節閥,結構簡單、密封性能好、流量大、使用可靠,有效而足夠的頂部導向系統,克服小開度時的震動,在廣泛應用中取得較高的控制效果。

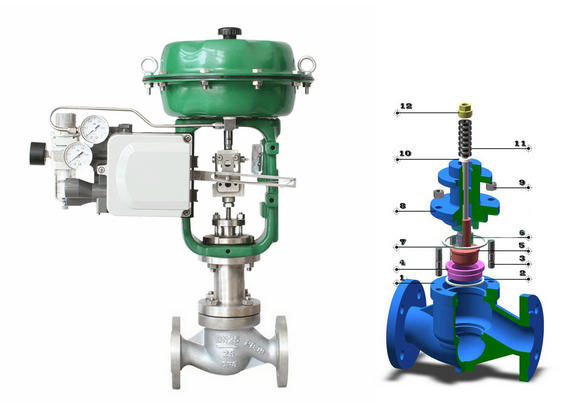

氣動薄膜單座調節閥結構圖
氣動薄膜單座調節閥原理:

氣動薄膜單座調節閥采用多彈簧執行機構,高度低、重量輕、裝備簡便,配以閥門定位器,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。流道呈S流線型、動作靈敏、壓降損失小、閥容量大、流量特性精確,可用于苛刻的工作條件。【 查看       氣動薄膜單座節閥工作原理動態圖

氣動薄膜單座調節閥參數:

閥體
形      式 直通單座鑄造球型閥
公稱通徑 20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力 PN16、40、64bar
法蘭標準 JB/T79.1-94、792-94等
材      料 鑄鋼( ZG230450)、鑄不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  閥  蓋 標準型:-17-230℃  散熱型:230-450℃  低溫型:-60--196℃  波紋管密封型:-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式 單座柱塞型

閥內組件
閥芯型式 單座柱塞型閥芯
流量特性 等百分比特性和線性特性
材      料 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

氣動薄膜單座調節閥執行機構:

執行機構
型      式 多彈簧薄膜執行機構
型      號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積cm2 350 350 560 900 1400
行程mm 10、16 25 40 40、60 100
彈簧范圍KPa 20-100(標準)、20-60、60-100、40-200、80-240
膜片材料 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140-400KPa
氣源接口 RCl/4"
環境溫度 -30-70℃

氣動薄膜單座調節閥作用形式:

閥作用形式
氣關式(B)- 失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC)

附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

相關產品:電子式電動單座調節閥
