自力式調節閥

多儀閥門調節閥自力式調節閥系列
自力式壓差調節閥

自力式壓差調節閥

  • 閥門型號:ZZCP
  • 通徑規格:DN15~DN250mm
  • 結構形式:直通鑄造閥
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN10、PN16
  • 適用溫度:≤150℃
  • 應用范圍:非腐蝕性的液體、氣體和蒸汽等介質
  • 產品特點:具有壓力平衡功能,靈敏度高等優點
自力式壓差調節閥概述:

自力式壓差調節閥主要由控制閥、執行器和一個設定壓力的彈簧組成,分為差壓上升閥關和壓差上升閥開兩種形式,無需外加能源,利用工藝管道中介質的壓力變化,與信號進行比較,使被調節介質的力與執行機構的輸出力平衡,以達到穩定壓力、差壓值。自力式壓差調節閥適用于非腐蝕性的液體、氣體和蒸汽等介質,可用于各種油品、化學品、液體儲罐氣封。

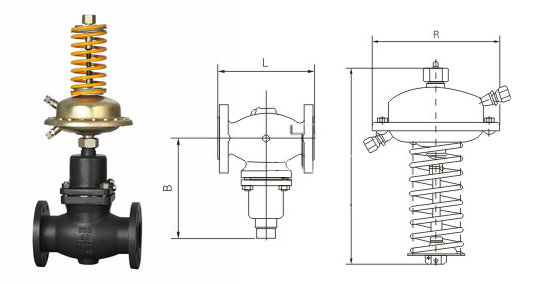

自力式壓差調節閥結構圖
自力式壓差調節閥特點:

自力式壓差調節閥無需外部能源,利用管道自身壓力調節,節約能源,系統簡單成本低,可用于無電、無氣的場合,不存在外部能源的隱患,且操作簡單,設定時只需旋轉調節螺母即可,具有壓力平衡功能,靈敏度高等優點,通過組合件,可以進行多項組合控制!

自力式壓差調節閥參數:


技術參數
公稱通徑 DN15、20、25、32、40、50、65、80、100、125、200、250mm
公稱壓力 PN1.0、1.6MPa
法蘭標準 ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材料 鑄鋼(ZG230-450)、鑄不銹鋼
閥芯材料 硬密封:不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi)
軟密封:不銹鋼鑲嵌橡膠圈
壓力平衡 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250)

自力式壓差調節閥工作原理:

自力式(差壓上升閥關)控制閥,自控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽,在系統管道中的壓差控制,當壓差升高時,控制閥關閉。

自力式(壓差上升閥開)控制閥.由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽.在系統管道中的壓差控制.當壓差升高時,控制閥開啟。

自力式壓差調節閥流量系數:


額定流量系數、噪音衡量系數、允許壓差
公稱通徑DN(mm)   15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數KvS   4 6.3 8 16 20 32 50 80 125 160 280 320 450
噪音衡量系數Z值   0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允許壓差( Mpa) PN10 1.0 1.5 1.2 1.0
PN16 1.6

自力式壓差調節閥結構組成:

結構簡圖
1 2 3 4 5 6 7 8 9 10 11
閥體 閥座 閥軸 閥蓋 膜蓋 膜片 彈簧 調節螺母 導壓管 平衡膜片 充注閥

相關產品 : 自力式微壓調節閥      自力式壓力調節閥     自力式流量調節閥

?
