蝶閥知識

對夾式蝶閥安裝說明及步驟

時間:2019-08-28 14:40:43   來源:多儀閥門   點擊:0

對夾式蝶閥是工業管路中最為常見的閥門種類之一,對夾式蝶閥本身結構比較小,只需把蝶閥放入管道兩端法蘭中間,用雙頭螺栓穿過管道法蘭和對夾式蝶閥鎖緊,就可控制管路的流體介質。對夾式蝶閥特別適用于空間狹窄或管道之間距離較短的場所,蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。

一、對夾式蝶閥安裝前說明:

1、安裝開始操作前,用空氣噴洗清除配管上的外物,配管內面用清水清洗干凈。
2、仔細核對閥門使用情況是否與其性能規范相符;(溫度、壓力)
3、檢查閥門通道及密封面是否有雜物,并及時清除;
4、開箱后閥門要及時安裝,請勿隨意松動閥門上的任何緊固螺釘或螺母;
5、對夾式蝶閥必須使用專用的蝶閥法蘭片。
6、電動蝶閥可以安裝在任意角度的管道上,為了維護方便建議不要倒置安裝。
7、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中,螺釘均勻擰緊,密封面必須貼合完整;如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板,或頂住蝶板造成閥桿處泄漏。

二、對夾式蝶閥安裝步驟:

對夾式蝶閥的正確安裝關系到蝶閥的密封程度,以及會不會泄露等問題,包括工況作業中的安全性,用戶應對安裝流程加以了解。

1、如所示,將閥門放置于預安裝的兩片法蘭之間,注意螺栓孔要整齊對齊。
對夾式蝶閥安裝1
2、將四對螺栓螺母輕輕插入法蘭孔,將螺母稍加擰緊以校正法蘭面的平面度;
對夾式蝶閥安裝2
3、將法蘭利用點焊固定于管道上;
對夾式蝶閥安裝3
4、將閥門移出;
對夾式蝶閥安裝4
5、將法蘭完全焊接固定在管道上;
對夾式蝶閥安裝5
6、待焊口冷卻后再安裝閥門。保證閥門在法蘭中有足夠活動空間以防止閥門被損壞,并保證閥板有一定的開度;
對夾式蝶閥安裝6
7、校正閥門位置并將四對螺栓擰緊,(注意不要擰得過緊)
對夾式蝶閥安裝7
8、將閥門打開,保證閥板能自由開閉,然后使閥板輕微開啟;
對夾式蝶閥安裝8
9、交叉均衡將所有螺母擰緊;
對夾式蝶閥安裝9

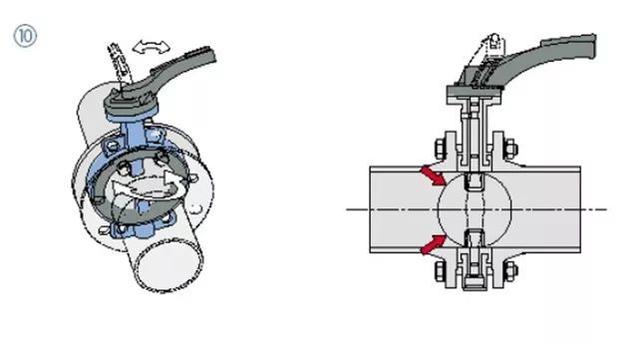

10、再次確認閥門能自由開閉,注意:確認閥板沒有碰到管道。
對夾式蝶閥安裝
對夾式蝶閥的安裝首先在安裝前要必須平放,切記不可隨意的磕碰,在安裝的時候將它拉制成安裝的長度之后,在現場管道的設計當中,沒有經過特殊的允許是不可以隨意拆卸對夾式蝶閥,這是我們要在安裝前知道的。同時大家還要知道,對夾式蝶閥可以安裝在任意的位置,但對夾式蝶閥安裝完成之后就需要沿線鋪設蝶閥,對對夾式蝶閥做一個支架,而支架一旦做成之后,在用的時候就嚴格禁止將支架卸掉。

相關產品: 電動對夾式蝶閥     氣動對夾式蝶閥

?
