蝶閥的工作原理(圖)

時間:2017-06-29 13:39:36   來源:多儀閥門   點擊:0
蝶閥工作原理:

蝶閥是根據旋轉閥桿同時帶動碟版轉動來做啟閉的一種閥門,在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,主要是旋轉碟板90°來做流量控制,當碟板到達90°時閥門處于全開狀態,同時可以改變碟板的角度來調節介質流量,一般安裝于管道的直徑方向。蝶閥與閥桿自身是沒有鎖定能力,為了有效的調節流量需裝蝸輪減速器,加裝蝸輪減速器的蝶閥不僅使蝶閥有自鎖能力,還能改變蝶閥的操作性能及更準確的調節介質流量。

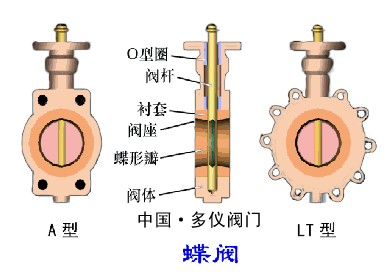

蝶閥工作原理圖
蝶閥的特點:

(1)結構簡單,外形尺寸小。由于結構緊湊,結構長度短,體積小,重量輕,適用于大口徑。
(2)流體阻力小,全開時,閥座通道有效流通面積較大,因而流體阻力較小。
(3)啟閉方便迅速,調節性能好,蝶板旋轉90。既可完成啟閉。通過改變蝶板的旋轉角度可以分級控制流量。
(4)啟閉力矩較小,由于轉軸兩側蝶板受介質作用基本相等,而產生轉矩的方向相反,因而啟閉較省力。
(5)低壓密封性能好,密封面材料一般采用橡膠、塑料、故密封性能好。受密封圈材料的限制,蝶閥的使用壓力和工作溫度范圍較小。但硬密封蝶閥的使用壓力和工作溫度范圍,都有了很大的提高。

1.蝶閥在完全開啟時,具有較小的流阻。當開啟在大約15°~70°之間時,又能進行靈敏的流量控制,因而在大口徑的調節領域,蝶閥的應用非常普遍。由于蝶閥蝶板的運動帶有擦拭性,故大多數的蝶閥可用于帶懸浮固體顆粒的介質。依據密封件的強度,也可用于粉狀和顆粒狀介質。

電動蝶閥產品

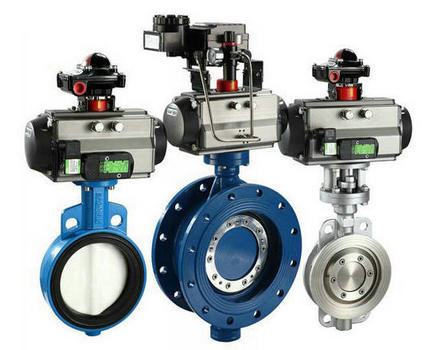

氣動蝶閥產品

了解詳情

2.蝶閥適用于流量調節。由于蝶閥在管中的壓力損失比較大,大約是閘閥的三倍,因此在選擇蝶閥時,應充分考慮管路系統受壓力損失的影響,還應考慮關閉時蝶板承受管路介質壓力的強度。此外,還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。

3.蝶閥的結構長度和總體高度較小,開啟和關閉速度較快,且具有良好的流體控制特性。蝶閥的結構原理最適合于制作大口徑閥門。當要求蝶閥作控制流量使用時,最重要的是正確選擇蝶閥的規格和類型,使之能恰當地、有效地工作。

相關知識: 蝶閥結構原理     相關產品: 電動開關蝶閥    電動調節蝶閥

?
