通用閥門知識

閥門圖例符號大全|管道、管件圖形代號

時間:2019-10-10 15:22:02   來源:多儀閥門   點擊:0

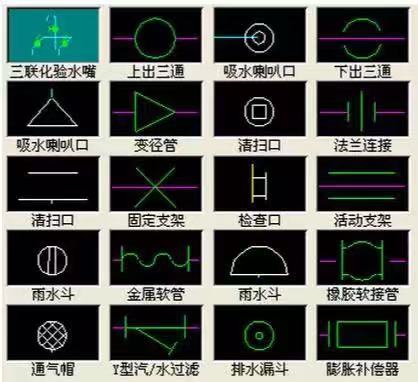

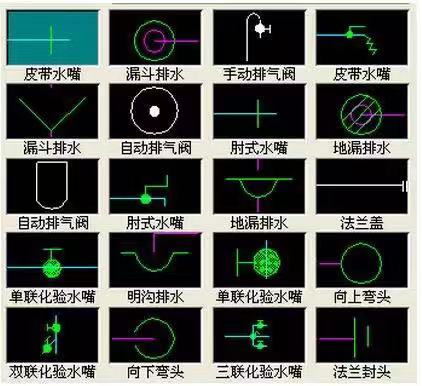

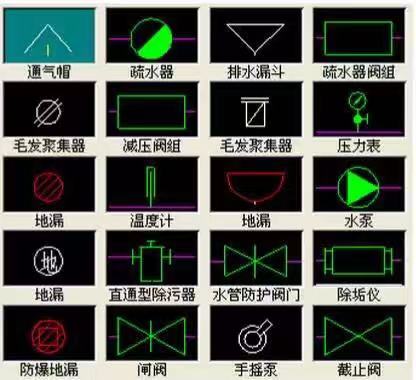

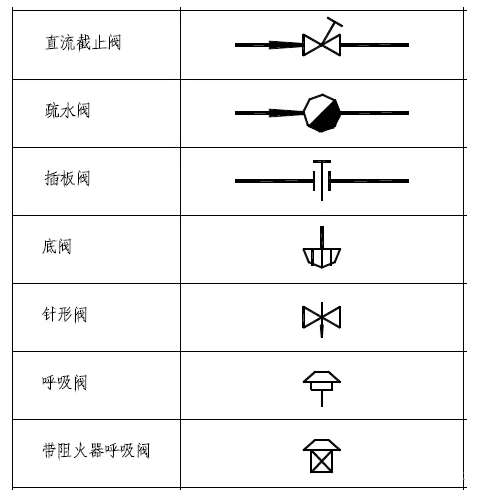

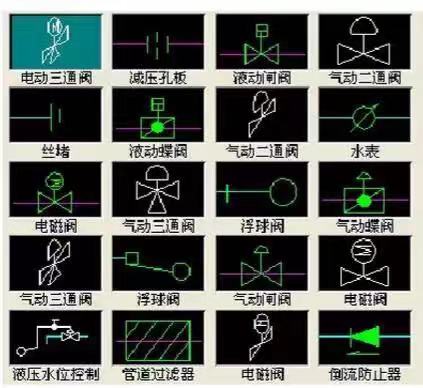

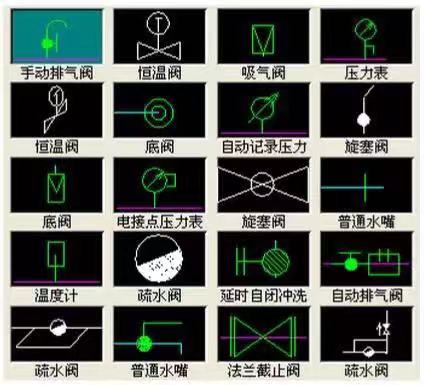

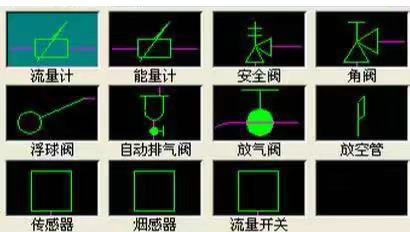

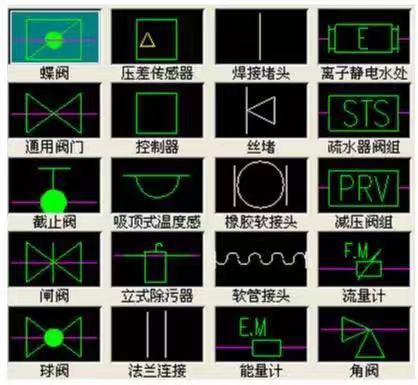

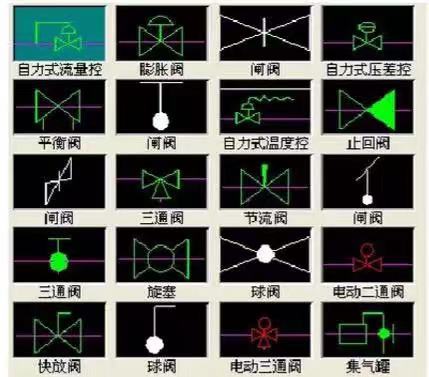

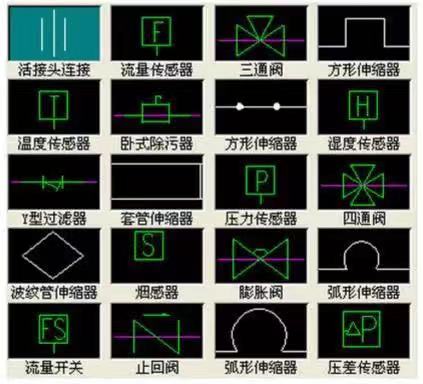

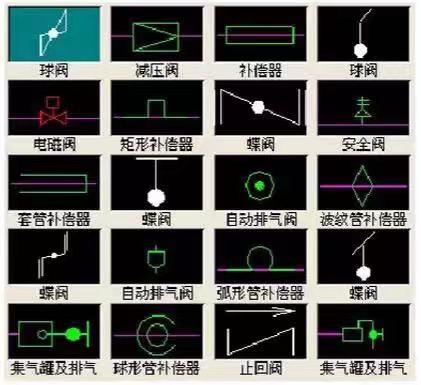

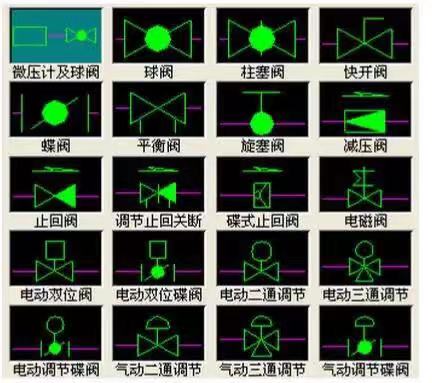

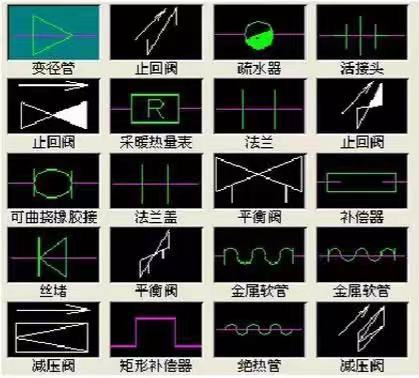

閥門圖例是工業管道中,用于作為設計、施工等及其重要的參考資料,它是采用較為簡單的繪圖方式,將閥門或管件配件用簡潔的圖形描繪出來并進行標注,主要起到一個示意、標準的作用,一般來說,閥門圖例的差異都不大,但也會存在一定程度上的區域性差別。

閥門圖例
閥門圖例

閥門圖例 閥門圖例

閥門圖例 閥門圖例

閥門圖例 閥門圖例

閥門圖例 閥門圖例

閥門圖例 閥門圖例

閥門圖例 閥門圖例

注:閥門圖例應以圖樣表示,不得以文字代替繪圖。在繪圖過程中,如果同一閥門符號表示的閥門用途不同時,可在圖形右下角用大寫英文名稱的字頭表示。如必須對某部分進行說明時,說明文字應通俗易懂、簡明清晰。有關全工程項目的問題應在首頁說明,局部問題應注寫在本張圖紙內。

相關知識閥門型號編制說明   閥門中英文代號對照表


?
