閘閥型號表示方法|閘閥型號含義

時間:2015-10-09 17:37:57   來源:多儀閥門   點擊:0

閘閥型號含義說明:

閘閥是關斷類閥門中較為常見的類型之一,一般適用于全開或全關的兩位操作控制,主要用來關閉管道中的介質,通常也被稱作截斷閥或阻斷閥。隨著閥門需求量增長和機械行業需求量的擴增,閘閥已成為現代工業控制系統中不可缺少的閥一部分。而對于越來越復雜的工況以及苛刻的使用要求,閘閥型號的正確選用關系著對管道介質的適應性,以及對工況用途安全性的重要保證。用戶應當對閘閥型號編制方法進行詳細了解,避免出現選錯型號、下錯單及技術參數不詳造成換貨退貨等問題的出現。

本編制方法為我國標準閘閥型號表示方法,主要是針對閘閥的附加條件要求、驅動方式、連接形式、結構特征、密封材料、壓力等級以及閥體材質等多方面進行詳細解釋。其它定做或特殊產品型號不適用于本方法,需另作說明。

閘閥型號編制表示方法:

閘閥附加代號:WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥;
閘閥類型表示:Z;
驅動方式表示:手動無代號(根據規定通常省略)、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動;
連接方式表示:4法蘭連接,6焊接,7對夾式;
結構形式表示:0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板;
密封材料材料:W閥體直接加工、T合金、X橡膠、F氟塑料,H-Cr不銹鋼,Y硬質合金、M蒙乃爾合金;
壓力等級表示:PN1.0-32Mpa,16=1.6MPA表示壓力為十六公斤,150LB-1500LB表示美標磅級壓力,5-63K表示日級壓力;
閥體材料表示:Z-灰鑄鐵、Q球墨鑄鐵,T合金,C碳鋼、P不銹鋼304,R不銹鋼316,V鉻鉬釩鋼。

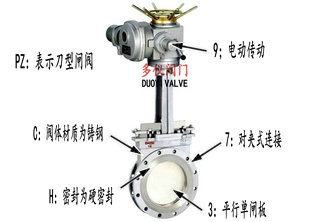

閘閥型號編制舉例:


1、PZ:表示刀型閘閥;
2、9:表示傳動方式為電動;
3、7:連接方式為對夾式連接;
4、3:結構形式為明桿平行式單閘板;
5、H:密封副材料為不銹鋼;
6、16:表示公稱壓力為1.6MPa;
7、C:表示閥體材料為碳鋼。

閘閥型號編制
