截止閥知識

截止閥結構 截止閥設計標準

時間:2015-08-19 17:18:44   來源:多儀閥門   點擊:0
截止閥結構 截止閥設計標準

截止閥是一種特別常見的截斷閥,主要用來接通或截斷管路中的介質,一般不用于調節流量.截止閥適用壓力、溫度范圍很大,但一般用于中、小口徑的管道。

截止閥結構原理:

1,截止閥進口和出口的中心位于同一直線上,流體流動時呈現像一個S形的球體,因此也被被稱為球形截止閥。

2,當閥桿的閥座朝底部密封面下降壓住時,介質停止流動;閥桿上升時,介質從下方往上方流道而過。

截止閥安裝時一般有方向要求,管路中介質的流向一般由下向上流過閥座口,就是我們常說的所謂“低進高出”,這樣的目的是為了減少流體阻力,使開啟省力和關閉狀態下閥桿、填料涵部分不與介質接觸,保證閥桿和填料涵不致損壞和泄漏。

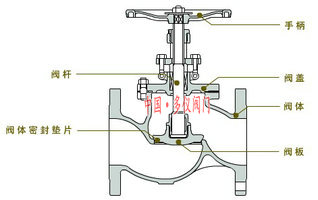

截止閥結構圖
截止閥結構圖
截止閥結構形式及設計標準:

名稱 截止閥結構形式 截止閥設計標準
典型鍛鋼截止閥 1、流道
JB/T 7746-1995:縮孔
BS5352-1999:通孔或縮孔(CL150~800);通孔(Cl1500)
JPI-7S-36-1999:通孔
2、閥體和閥蓋的連接:法蘭、螺紋或焊接
3、連接端
JB/T 7746-1995:內螺紋、承插焊或法蘭
BS5362-1999:內螺紋、承插、法蘭和對焊
JPI-7S-36-1999:內螺紋、承插
JB/T 7746-1995
BS 5352-1999
JPI-7S-36-1999
內壓自封式鍛鋼截止閥 1、流道:縮孔
2、閥體與閥蓋的連接:內壓自封式
3、連接端:對焊、法蘭或承插
ASME B16.34-1996
鑄鋼截止閥 1、流道:角式、直通、直流(Y 型)三種
2、閥體與閥蓋的連接:法蘭
3、連接端:法蘭或對焊
4、可以采用多種型式的閥瓣,通常為明桿,也有少數口徑較小的閥門采用暗桿
JPI-7S-46-1999
JIS B2071-1999
JIS B2072-1999
JIS B2081-1999
JIS B2082-1999
BS 1873-1999
MSS-SP-42-1999
GB/T 12235-1989
BS 5160-1989
波紋管密封截止閥 1、流道:角式、直通、直流(Y 型)三種
2、閥體與閥蓋的連接:法蘭
3、連接端:法蘭或對焊
4、可以采用多種型式的閥瓣,通常為明桿,也有少數口徑較小的閥門采用暗桿
5、波紋管和填料雙重閥桿密封
ASME B16.34-1996
角式高壓截止閥 1、流道:角式
2、閥體與閥蓋的連接:螺紋、卡箍或焊接
3、可采用多種型式的閥瓣,對于超高壓閥門,通常采用內壓自平衡的閥瓣
4、閥體可采用整體式,兩件式
5、連接端:法蘭或對焊
ASME B16.34-1996
GB/T 12235-1989
襯里截止閥 1、流道:角式、直通、直流(Y 型)三種
2、閥體與閥蓋的連接:法蘭
3、連接端:法蘭或對焊
4、襯里材料為橡膠、塑料等
ASME B16.34-1996
雙向三通截止閥 1、流道:雙向三通流道
2、閥體與閥蓋的連接:法蘭
3、連接端:法蘭或對焊
ASME B16.34-1996
鑄鋼放料截止閥 1、流道:直通式
2、連接端:法蘭
3、閥瓣:上展式或下展式
4、閥體與閥蓋的連接:法蘭
ASME B16.34-1996
三通截止閥 1、流道:三通
2、連接端:法蘭
3、閥瓣:平面密封
ASME B16.34-1996
壓力表截止閥 1、流道:直流、直角、三通
2、閥體與閥蓋的連接:整體鍛造或螺紋
3、連接端:外螺紋、卡箍
4、閥瓣:有錐面和平面兩種
ASME B16.34-1996
水封截止閥 1、流道:直流
2、連接端:承插焊、對焊
3、閥體與閥蓋:均為鍛造,有個鉻鎳鋼或碳鋼
4、閥瓣:錐面密封(DN10~25mm),平面密封(DN32~200mm)
E101-1999
GB/T 12235-1999
ASME B16.34-1996
料漿截止閥 1、流道:直流
2、連接端:法蘭
3、閥體結構:分左右閥體中間夾閥座,左右閥體用螺栓連接
4、閥體與支架連接:采用螺栓連接
5、閥蓋:CL150 整體鍛造,CL300、CL400 分體式,采用支柱連接
6、閥瓣:錐面密封成平面密封,或節流式密封面堆焊硬質合金
GB/T 12235-1989
ASME B16.34-1996
角式截止閥 1、流道:直角
2、連接端:法蘭
3、閥體與閥蓋:為鍛造節流型式,套筒鉆孔、活塞在套筒中上下移動起到調節流量作用
4、閥體、閥蓋連接:螺栓連接
API 6A-2002
鈦材截止閥 1、流道:直通
2、閥體、閥蓋、填料箱、閥瓣、閥桿為鈦材
3、閥體、閥蓋連接:螺栓連接
4、閥瓣為平面密封
GB/T 12235-1989
