氣動刀型閘閥
- 閥門型號：PZ673H，PZ673F，PZ673Y
- 通徑規格：DN50-DN1000
- 結構形式：對夾式
- 閥體材質：球墨鑄鐵，鑄鋼，不銹鋼
- 公稱壓力：PN10、PN16
- 適用溫度：≤350℃
- 應用范圍：紙漿、污水、煤漿、灰、渣水混和物
- 產品特點：體積小，密封性好，重量輕，流通力大，排渣功能
氣動刀型閘閥簡介：
氣動刀型閘閥是由不銹鋼對夾式刀閘閥與氣動執行器組成，閘板底部是一種刀型斜切口，具有良好的剪切作用，使得閥門在關閉時不受介質阻塞，并可刮除密封面上的粘著物，自動清除雜物，最適宜于漿料、粉粒料、纖維等難以控制的流體，進行流通啟閉。PZ673H氣動對夾式刀閘閥壓力范圍一般在1.0MPa以?xún)?nèi)使用，溫度在120℃以下，高溫可用特殊材質代替使用，廣泛應用于造紙、石化、礦山、排水、食品等行業。具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。

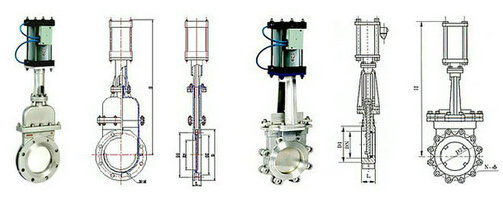

氣動對夾式刀閘閥結構圖 氣動支耳式刀閘閥結構圖
氣動刀型閘閥性能特點：
1、采用對夾式結構，體積小，重量輕；完全敞開的通道，可以防止介質在閥內沉積。
2、在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，摩擦較少，經久耐用。
3、上密封采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。
4、
在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。
5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。
氣動刀型閘閥技術參數：
|
公稱通徑 |
DN50-1000mm |
|
閥體材質 |
鑄鐵，球墨鑄鐵，鑄鋼，不銹鋼 |
|
公稱壓力 |
PN1.0、1.6 MPa |
|
連接形式 |
對夾式 |
|
控制方式 |
氣動控制（氣源驅動） |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
|
適用介質 |
紙漿、污水、煤漿、灰、渣水混和物 |
氣動刀型閘閥作用原理：
氣動刀閘閥根據氣動執行器的作用形式一般可分為單作用和雙作用。雙作用原理（氣開，氣關式）：即對閥門開啟和關閉的兩位式控制；單作用原理（氣開復位，氣關復位）：彈簧復位作用，在電路和氣路切斷或發生故障時，閥門自動開啟或關閉。
