電動球閥型號編制表示方法

時間:2017-07-22 16:03:59   來源:多儀閥門   點擊:0

電動球閥作為工業自動化控制系統中的重要設備,由于結構簡單,操作方便,在近幾年來的被使用量越來越大,不僅可用于截斷或接通管路中的介質,亦可用于流體的調節與控制!但由于在不同工況的管道中,所使用的電動球閥型號都是不一樣的!用戶應對電動球閥型號的編制方法進行詳細了解和認知!

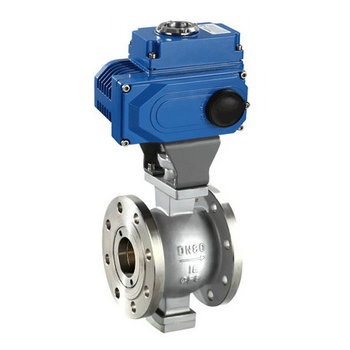

電動球閥系列

查看

此電動球閥型號編輯方法包含有球閥附加條件的增加、驅動方式的選擇、連接形式的不同、結構形式的改變、密封材質的種類、閥門壓力的高低以及閥體材料等!

電動球閥型號表示方法:

球閥附加代號:V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S及DY多表示上裝式;

球閥名稱代號:Q表示球閥;
球閥驅動代號:2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代號;
連接方式代號:1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式;
結構型式代號:
浮動式:1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通;
固定式:0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通;
密封材質代號:B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑料、蒙乃爾P、Y硬質合金、W閥體直接加工;
壓力等級代號:16表示壓力為16公斤(1.6Mpa)最大可到64Mpa;150LB表示美標磅級壓力,最大耐壓等級可達2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa);5K表示日級壓力,最大壓力63K;
閥體材質代號:A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。

電動球閥型號編輯說明:

1、V:表示閥芯帶有V型結構
2、Q:表示球閥;
3、9:表示傳動方式為電動;
4、4:連接方式為法蘭連接;
5、7:結構形式為固定式直通流道;
6、F:密封副材料為氟橡膠;
7、16:表示公稱壓力為1.6MPa;
8、P:表示閥體材質為不銹鋼。

相關閥門型號: 氣動球閥型號     電動蝶閥型號    氣動蝶閥型號

?
