蝶閥知識

電動蝶閥型號編制表示方法

時間:2022-08-31 10:33:44   來源:多儀閥門   點擊:0


隨著我國工業制造業對閥門需求量的提高,電動蝶閥成了眾多閥門中較為突出的一種,但由于電動蝶閥的種類繁多,加上控制形式以及介質壓力溫度的不同,用戶往往在選擇電動蝶閥型號時舉措不定!為了避免出現這樣的情況,本公司特提供電動蝶閥型號編制說明,方便大家參考和了解!

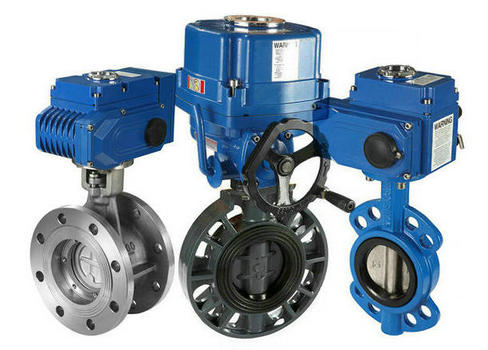

電動蝶閥產品


電動蝶閥型號編制說明包含對蝶閥附加條件的增加、連接方式的不同、傳動方式的升級、結構形式的改變、閥門壓力的高低以及耐溫耐壓耐腐對材質的要求等多方面進行解釋,希望對大家在選型時有幫助!

電動蝶閥型號表示方法:

電動蝶閥附加代號:BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥;

蝶閥編制代號:D表示蝶閥;
傳動形式代號:手動(省略)、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動;
連接方式代號:4法蘭式、6焊接、7對夾式;
結構形式代號:1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心;
密封材料代號:H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工;
壓力等級代號:10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國內壓力的代號,MPA是壓力的單位,一公斤等于0.1Mpa;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號,LB是美標磅級單位。
殼體材質代號:C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。

以上為常見的蝶閥相關代號,因工況特殊需定做的產品,可根據設計方案進行選型。
電動蝶閥型號編制說明:


D:表示蝶閥;
9:表示傳動方式為電動;
4:連接方式為法蘭連接;
3:結構形式為三偏心;
H:密封副材料為不銹鋼;
16:表示公稱壓力為1.6MPa;
P:表示閥體材質為不銹鋼。

相關閥門型號: 氣動蝶閥型號      電動球閥型號     氣動球閥型號

?
